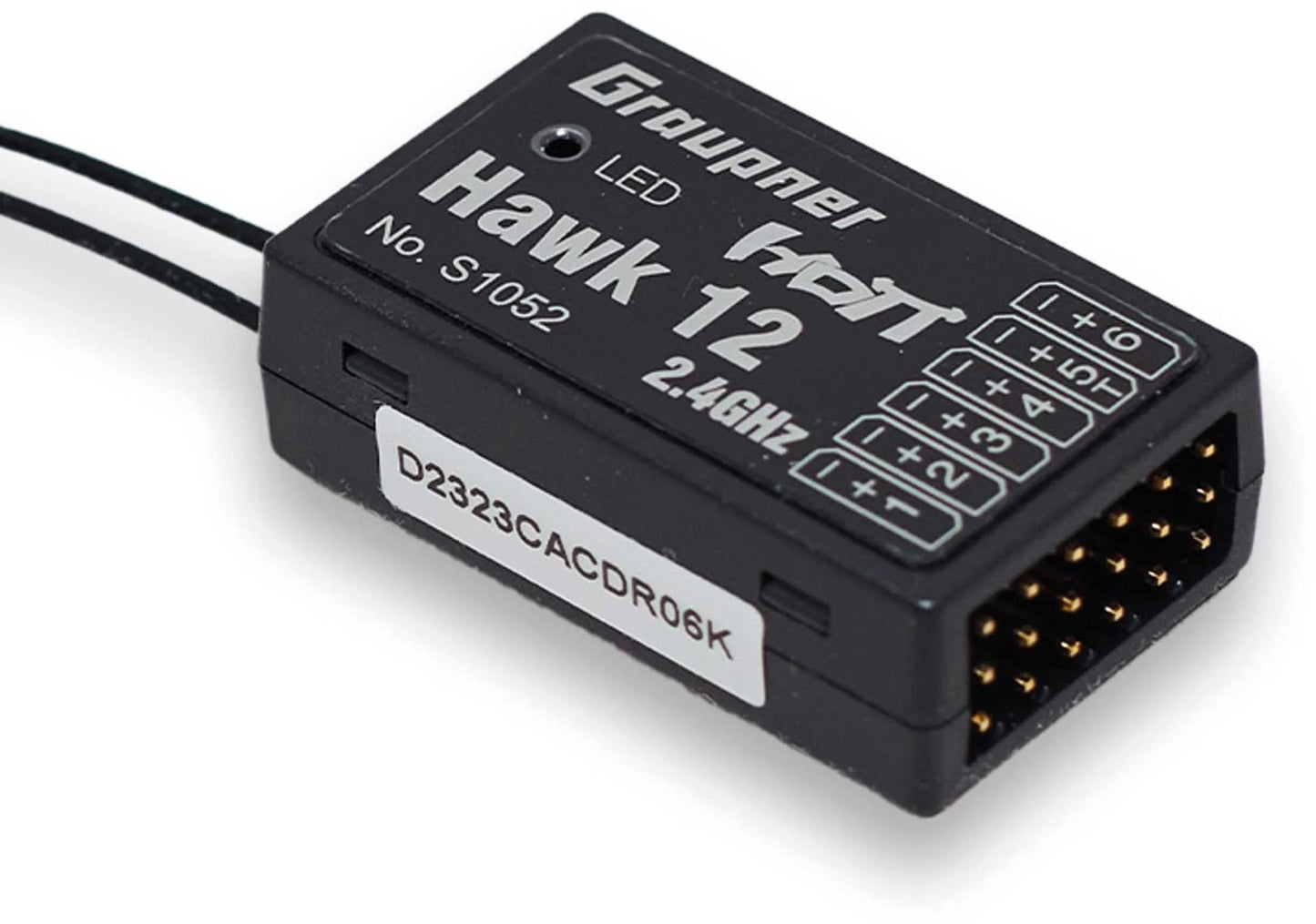

Hawk 12 HoTT - 2,4 GHz-ontvanger

Met de Hawk 12 presenteert Graupner een krachtige 6-kanaals ontvanger met geïntegreerde 3-assige gyroscoop en een bijzonder trillingsongevoelige 3-assige acceleratiesensor, diversiteitsantennes, variometer- en houdingsmodus voor vliegtuigen met vaste vleugels, of reddingsmodus en houdingsmodus voor helikopters.

Met de GRAUPNER HoTT 2,4 GHz-technologie beschikt de ontvanger over een veilige, hoogfrequente telemetrieoverdracht met hoogwaardige componenten en geavanceerde software. De ontvanger verzendt de parameters "ontvangerspanning", "ontvangertemperatuur", "signaalsterkte", "hoogte" en "hoogteverschil (vario)" naar de zender zonder extra sensoren. Het is ook mogelijk om de Eulerhoeken naar de zender te verzenden en daar weer te geven.

De antenneversterker in combinatie met de antennediversiteit zorgt voor een enorm bereik. De snellere 32-bits L4-processor garandeert een energiezuinige werking en de hogere prestaties zorgen ervoor dat de Hawk 12 ook gebruikt kan worden als flybarless-systeem voor helikopters en als flight controller voor copters. Uiteraard kan het geïntegreerde Hawk-gyrosysteem ook perfect gebruikt worden voor vliegtuigen met vaste vleugels. Er zijn 4 verschillende gyromodi: UIT, normale stabilisatie, koersvergrendeling, gyro rate-modus en houdingsmodus. Wanneer correct ingesteld, maakt de gyro rate-modus meskantvluchten en torsie mogelijk zonder stuurcorrecties. Extreem snel, eenvoudig en handig in te stellen via het telemetriemenu van de Hott-zender.

Net als zijn naamgenoot, de valk, belichaamt de Hawk 12 vastberadenheid, kracht en precisie. Ga op jacht naar de perfecte vlucht met de Hawk.

Vleugelmodellen

• Stabilisatie van het vliegmodel in moeilijke windomstandigheden voor maximaal 3 assen.
• Natuurlijk vlieggedrag als gevolg van proportionele gyroscopische onderdrukking
• Dankzij de 3-assige gyroscoop kunnen zelfs moeilijk te besturen aerobaticmodellen zeer soepel worden gevlogen en worden aerobatics aanzienlijk vereenvoudigd.
• Vliegende figuren kunnen veel netter vliegen.
• 4 verschillende gyroscoopstanden: UIT, normale stabilisatie, koersvergrendeling, draaisnelheidsmodus voor bijzonder gemakkelijk meskantvliegen en eenvoudig koppel, en houdingsmodus.
• Eenvoudige instelling van de gyroscooptoewijzing
• Parameterinstelling via HoTT-telemetrie
• Software met een houdingsmodus maakt eenvoudige landingen mogelijk, zelfs bij moeilijke windomstandigheden.
• 5 gratis mixers
• SUMD-uitgang voor aansluiting op flybarless-systemen, flight controllers of een voedingseenheid.
• SUMDIN-ingang voor redundante ontvangerwerking.

Flybarloos systeem voor helikopters

• Reddingsmodus en houdingsmodus voor helikopters
• Basisinstellingen binnen enkele minuten voltooid via HoTT-telemetrie.
• Snelle en innovatieve astoewijzing voor flexibele installatierichting.
• Extreem ruimtebesparend dankzij de afmetingen, het gewicht en het ontbreken van kabels, waardoor het gemakkelijk op te bergen is.
• Speciale trillingsbestendige 3-assige sensoren van de nieuwste generatie
• De optimalisatie van de tuimelschijfpirouette en de richting van de staartkoppelcompensatie worden automatisch gedetecteerd.
• Alle gangbare helikopter-tuimelaars met een hoek van 90/120/135/140 graden en 90 graden met 4 servo's.
• Verstelbare rotatie van de tuimelschijf tot 90 graden voor meerbladige schroefkoppen.
• Duidelijk standaardmenu en selecteerbaar expertmenu indien nodig.
• De gevoeligheidsparameters kunnen tijdens de vlucht ook worden aangepast aan de snelheid en stijl, afhankelijk van de vluchtfase, via de encoder.
• Supersnel dankzij het elimineren van de transmissietijd van ontvanger naar flybarless-systeem.
• Zeer directe bediening

Programmeren voor helikopters

• Eenvoudige programmering van de basisinstellingen via telemetrie.
• De optimalisatie van de pirouette wordt automatisch bepaald aan de hand van de parameters en werkt uitstekend.
• Uiterst stabiele vlucht met volledige 3D-functionaliteit, zelfs met de basisinstellingen.
• Het effect voor de staart en de tuimelschijf kan eenvoudig worden ingesteld via het telemetriemenu of via selecteerbare encoders.
• In de expertmodus zijn er nog meer optimalisatiemogelijkheden voor uw persoonlijke vliegstijl en behoeften.
• Uiterst eenvoudige aanpassing van de basisinstellingen via telemetrie:
• Rotatierichting van de rotor
• Swashplate-type
• Swashplate-frequentie 50...200 Hz
• Draairichting van de tuimelschijf
• Swashplate servo centers Servo 1...3 (4)
• Stel de tuimelschijfslag in op 8°.
• Verplaatsing van de tuimelschijf A/B
• Swashplate-limiet
• Draaiing van de tuimelschijf
• Staartservo middenpuls 760µs, 960µs, 1,5 ms
• Servofrequentie staart: 50...333 Hz
• Middenpositie van de staartservo
• Reddingsactie
• Expo ja/nee
• Logboekregistratie voor servicedoeleinden of voor de weergave van de Eulerhoek.
• Expertmodus ja/nee
• Eenvoudige toewijzing van gyroscoopassen
• Gyroscopisch effect voor staartvlak en tuimelschijf via telemetrie of instelbare encoders.
• In de expertmodus kunnen extra parameters worden ingesteld.

Vluchtbesturing voor helikopters

• Copter-software Q07 met Dshot-controllerprotocol kan via een software-update worden geladen.
• De basisconfiguratie is binnen enkele minuten voltooid via het telemetriemenu.
• Snelle en innovatieve astoewijzing voor flexibele installatierichting.
• Speciale trillingsbestendige 3-assige sensoren van de nieuwste generatie
• De behuizing beschermt de elektronica bij een botsing. De speciale dubbelzijdige plakband dempt bovendien trillingen.
• Een gyroscoopfrequentie van 8 kHz, multishot- en snelle PID-regelingsroutines en nieuwe softwarefilters zorgen voor een perfecte vliegervaring.
• D-Shot met schildpadmodus.
• Quadrotype XI (Quadrocopter X met omgekeerde propellerdraairichting), die zich vooral in FPV-races heeft bewezen, waardoor de lens helder blijft en de propellers van het obstakel afdraaien.
• Wanneer de S8437 GPS-sensor is aangesloten op K5/Telemetrie en K5 is ingesteld op SENSOR, zijn de volgende functies ook beschikbaar: GPS-behoud met hoogtebehoud, Terug naar huis en Vlieg-waypoints (met de HoTT Viewer-app en een USB OTG-kabel).
• Telemetrieondersteuning voor eigen Hott-sensoren en Hott-sensoren van andere leveranciers.
• SUMD-uitvoer voor andere flybarless-ontvangers.
• SUMDIN-ingang voor redundante ontvangerwerking.
• Spanningsingang voor een externe spanningsdeler, bijvoorbeeld zoals die al is ingebouwd in de S3082- en S3083-controllers.
• Geschikt voor hoogspanning. Ingangsspanningsbereik 3,6...8,4 V.
• Kan worden geprogrammeerd en bediend met alle eerder beschikbare HoTT-zenders met telemetrie.
